片料伺服送料机操作演示

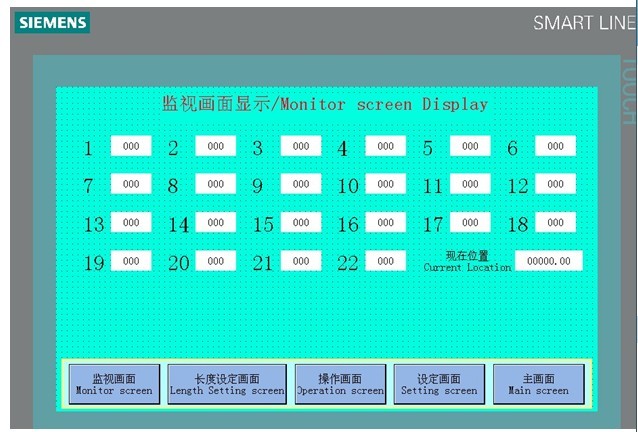

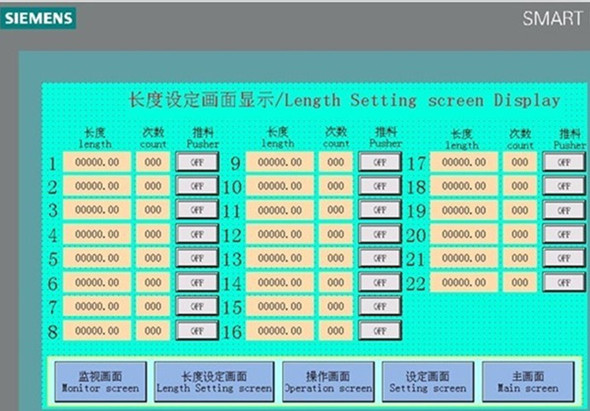

本机采用FX1S30MT系列PLC，西门子触摸屏，所有操作在触摸屏上可全部完成，并可设定参数，监控状态，现简要说明如下：

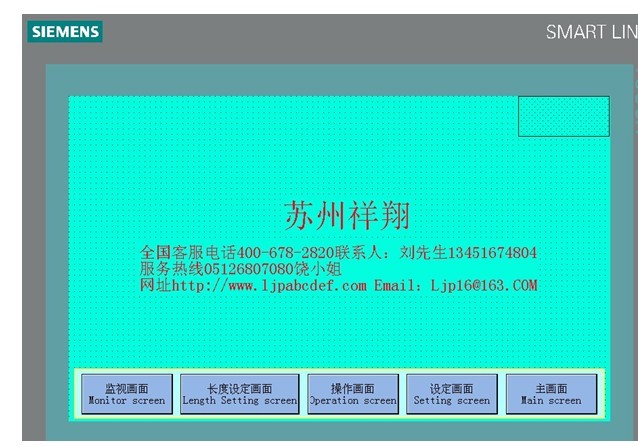

一 触摸屏主画面：

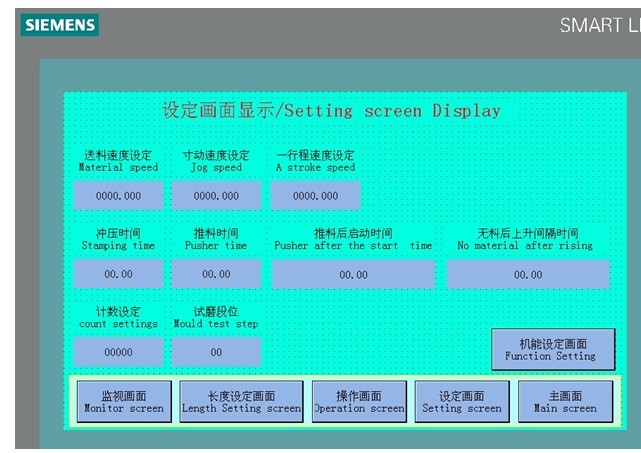

 送料速度、寸动速度、一行程速度，都是以 毫米/秒为基本单位。 时间设定是以秒为基本单位。
计数设定值到达，系统自动停机，若设定“0”则不计数。

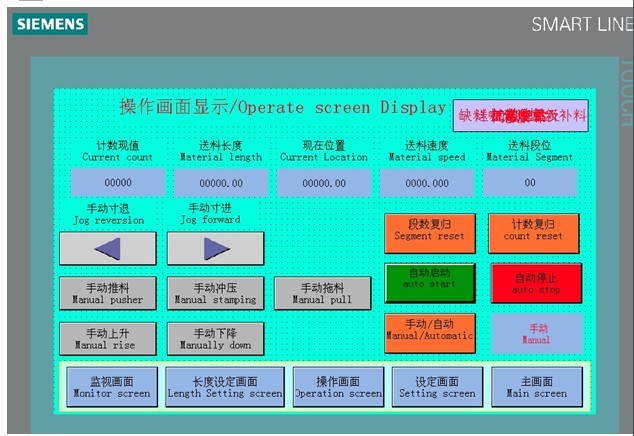

系统操作顺序：手动模式下---手动推料---自动模式---自动启动按钮
 按ESC键回到主画面 机床输入输出信号说明
片料接线图
X0--送料信号
X1--启动
X2--停止
X3--寸进
X4--放松信号
X5--手动放松
X6--末端无料
X7--寸退
X10--一行程
X11--急停
X14--油缸上升信号
X15--油缸上限位
X16--气缸3感应信号
Y3--气缸1
Y4--气缸2
Y5--自动启动继电器
Y6--冲床急停继电器
Y7--冲压继电器
Y10--油缸下降
Y11--油缸上升
Y12-气缸3
